 دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )

استعرض الموضوع السابق استعرض الموضوع التالي اذهب الى الأسفل
كاتب الموضوعرسالة
المهندس/ محمد طمان
مؤسس ومديرالموقع
مؤسس ومديرالموقع
avatar

عدد المساهمات : 72
المستوى : 5620
السٌّمعَة : 0
تاريخ التسجيل : 14/09/2012
العمر : 34

مُساهمةموضوع: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   السبت سبتمبر 22, 2012 9:18 pm

الدرس الثانى

هنكمل باقى الدرس الاول وباقى العناصر الالكترونيه النهارده و نتكلم عن الموسفيت

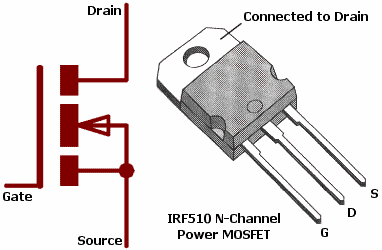

*الموسفت:

وظائف الموسفيت هى


الربط بين الدوائر يعمل كا سويتش او مفتاح



رمزه علي البورده (Q) ويقاس بالافوميتر الوير الاسود علي القاعده والاحمر علي ارجل الموسفت بالتبادل ومجموع القياس ستة 6 مرات يقاس فيهما مرة واحدة

ملخص عن الموسفيت




الموسفيت ترنزيستور
يتم استعماله فى النظم الخطيه او نظم السويتش فى تغذيه الدوائر المختلفه على المازر بورد مثل
دائراه باور البرسيسور
قنوات تغذيه الشيبات
قنوات تغذيه الرمات

طريقه القياس
6 مرات قراءه مره واحده
غير ذللك فا هو تالف

اطرافه
d
s
g

تكمله العناصر فى المشاركه التاليه



عدل سابقا من قبل المهندس/ محمد طمان في السبت سبتمبر 22, 2012 10:57 pm عدل 1 مرات
الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://tamancenter.forumegypt.net
المهندس/ محمد طمان
مؤسس ومديرالموقع
مؤسس ومديرالموقع
avatar

عدد المساهمات : 72
المستوى : 5620
السٌّمعَة : 0
تاريخ التسجيل : 14/09/2012
العمر : 34

مُساهمةموضوع: الكريستاله    السبت سبتمبر 22, 2012 9:31 pm

الكريستاله




الكرستال أو الكوارتز Quartz هي احد العناصر المهمة في عالم الاتصالات اللاسلكية والأجهزة التي تتعامل مع الترددات مثل الساعة وأجهزة الكمبيوتر



مركب الكوارتز في حالته الطبيعية يتركب من ذرة سيليكون وذرتي أكسجين SiO2 بحيث تركب مادة معدنية تقطع إلى شرائح ذات خاصية الكهرباء الإجتهاذي وعادة تكون عديمة اللون يمكن استخلاص هذه الشرائح من العناصر الطبيعية لكن يتم الآن تصنيعها كمركب كيميائي

الكواتز في مجال الالكترونيات

الكوارتز او الكرستال الزمنى ذات الرنين المتوازي يعمل بنظام انسجامي أو عملياتي للنبضات وذلك بحسب قوانين رياضية تفرضها الدائرة الالكترونية

طريقة عمل الكرستاله

الكوارتز هي مادة ذات مفعول ارتدادي إذا تعرضت إلى صدمة ميكانيكية يكون رد فعلها جهد كهربائي على سطح الريستالة .. أما اذا تعرضت شريحة الكوارتز الى جهد كهربائي فسينتج عنه اهتزاز لمادة كوارتز ويتولد رنين " ذبذبات " على جانبي القطبين الكهربائيين يكون متحكما في مقدار زمن الذبذبات في الدارة وذلك حسب أبعاد الشريحة من حيث المساحة والسمك





الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://tamancenter.forumegypt.net
ماجد
عضو جديد
avatar

عدد المساهمات : 1
المستوى : 5365
السٌّمعَة : 10
تاريخ التسجيل : 24/09/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الإثنين سبتمبر 24, 2012 1:51 pm

السلام لكل من فى المنتدى : اريد ان اعرف على اى اساس تغيير الكريستالة (الرقم ) ام ماذا

ومتى اعرف ان البوردة بها قفلة
الرجوع الى أعلى الصفحة اذهب الى الأسفل
المهندس/ محمد طمان
مؤسس ومديرالموقع
مؤسس ومديرالموقع
avatar

عدد المساهمات : 72
المستوى : 5620
السٌّمعَة : 0
تاريخ التسجيل : 14/09/2012
العمر : 34

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الإثنين سبتمبر 24, 2012 11:05 pm

ماجد كتب:
السلام لكل من فى المنتدى : اريد ان اعرف على اى اساس تغيير الكريستالة (الرقم ) ام ماذا

ومتى اعرف ان البوردة بها قفلة
اهلا بك معنا استاذ ماجد
با النسبه لسؤالك عن الكريستاله
يوجد على المازر بورد كريستاله 32.678 كيلو هرتز وهى خاصه با دائراه RTC ,وتوجد بجوار الشيب الجنوبى
اما كريستاله ايسى الفركونسى 14.3 كيلو هرتيز و

وكريستاله ايسى اللان وهى 25 كيلوهرتيز

وعند تغير الكريستاله يراعا تغيرها بنفس الرقم

اما عن قياس الكريستاله فا هى تقاس با جهاز Oscilloscope

اى سوال تانى انا تحت امرك
نورت المنتدى
الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://tamancenter.forumegypt.net
mr hyde
عضو جديد
avatar

عدد المساهمات : 5
المستوى : 5327
السٌّمعَة : 1
تاريخ التسجيل : 08/10/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الإثنين أكتوبر 08, 2012 9:33 am

شرح ممتاز
الرجوع الى أعلى الصفحة اذهب الى الأسفل
the_ever_king
عضو جديد
avatar

عدد المساهمات : 1
المستوى : 5317
السٌّمعَة : 1
تاريخ التسجيل : 10/10/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأربعاء أكتوبر 10, 2012 4:36 am

رائع
الرجوع الى أعلى الصفحة اذهب الى الأسفل
hashemhmks
عضو جديد
avatar

عدد المساهمات : 2
المستوى : 5318
السٌّمعَة : 1
تاريخ التسجيل : 10/10/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأربعاء أكتوبر 10, 2012 11:46 pm

جزاك الله خيرا

اللهم لا علم لنا الا ما علمتنا انك انت العليم الحكيم
الرجوع الى أعلى الصفحة اذهب الى الأسفل
thelordforever
عضو جديد
avatar

عدد المساهمات : 6
المستوى : 5301
السٌّمعَة : 1
تاريخ التسجيل : 18/10/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الخميس أكتوبر 18, 2012 12:55 am

السلام عليكم ورحمة الله
الله يبارك فيك
الرجوع الى أعلى الصفحة اذهب الى الأسفل
mido503
عضو جديد
avatar

عدد المساهمات : 10
المستوى : 5290
السٌّمعَة : 1
تاريخ التسجيل : 22/10/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الإثنين أكتوبر 22, 2012 9:31 am

والله الله يباركلك وجزاك الله كل خير ومستنى حضرتك فى المخططات إن شاء الله
الرجوع الى أعلى الصفحة اذهب الى الأسفل
m_gasper
عضو جديد
avatar

عدد المساهمات : 4
المستوى : 5266
السٌّمعَة : 1
تاريخ التسجيل : 28/10/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأحد أكتوبر 28, 2012 4:23 pm

جزاك الله خيرا
الرجوع الى أعلى الصفحة اذهب الى الأسفل
a7laa_romio
عضو جديد
avatar

عدد المساهمات : 9
المستوى : 5264
السٌّمعَة : 1
تاريخ التسجيل : 01/11/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الخميس نوفمبر 01, 2012 10:09 pm

بارك الله فيك اخي الكريم
الرجوع الى أعلى الصفحة اذهب الى الأسفل
samcomp
عضو جديد
avatar

عدد المساهمات : 4
المستوى : 5146
السٌّمعَة : 1
تاريخ التسجيل : 07/12/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأربعاء ديسمبر 12, 2012 8:29 pm

جزاك الله خيرا
الرجوع الى أعلى الصفحة اذهب الى الأسفل
sardarmoh_987
عضو جديد
avatar

عدد المساهمات : 2
المستوى : 5126
السٌّمعَة : 1
تاريخ التسجيل : 13/12/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الخميس ديسمبر 13, 2012 9:38 am

@ cyclops
الرجوع الى أعلى الصفحة اذهب الى الأسفل
tarekmohmed
عضو جديد
avatar

عدد المساهمات : 2
المستوى : 4913
السٌّمعَة : 1
تاريخ التسجيل : 22/02/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأحد مارس 03, 2013 11:44 pm

جزاكم الله خيرا ونرجوا استكمال الدورة
الرجوع الى أعلى الصفحة اذهب الى الأسفل
simotcho
عضو جديد
avatar

عدد المساهمات : 3
المستوى : 4836
السٌّمعَة : 1
تاريخ التسجيل : 20/03/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الثلاثاء أبريل 09, 2013 9:29 pm

بارك الله فيك يا هندسة
جزاك الله خيرا
الرجوع الى أعلى الصفحة اذهب الى الأسفل
shuraym
عضو جديد
avatar

عدد المساهمات : 2
المستوى : 4739
السٌّمعَة : 1
تاريخ التسجيل : 21/04/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأحد أبريل 21, 2013 5:37 pm

جزاكم الله خيير
ولكن يا اخى لا افهم كيف نقيس الموسفت؟
وما هو المقصود بالتشيب الجنوبى , وكيف نكشف ع الكورتز؟
الرجوع الى أعلى الصفحة اذهب الى الأسفل
ahmed_sh33
عضو جديد
avatar

عدد المساهمات : 2
المستوى : 4715
السٌّمعَة : 1
تاريخ التسجيل : 29/04/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الإثنين أبريل 29, 2013 1:49 pm

بارك الله فيك
الرجوع الى أعلى الصفحة اذهب الى الأسفل
imad
عضو جديد
avatar

عدد المساهمات : 1
المستوى : 4630
السٌّمعَة : 1
تاريخ التسجيل : 27/05/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الإثنين مايو 27, 2013 9:41 pm

الله يجزيك الخير
الرجوع الى أعلى الصفحة اذهب الى الأسفل
مصطفى البندارى
عضو جديد
avatar

عدد المساهمات : 12
المستوى : 5108
السٌّمعَة : 1
تاريخ التسجيل : 23/12/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الإثنين يوليو 01, 2013 12:31 am

ما مظهر تغيير الكرستاله
الرجوع الى أعلى الصفحة اذهب الى الأسفل
مصطفى البندارى
عضو جديد
avatar

عدد المساهمات : 12
المستوى : 5108
السٌّمعَة : 1
تاريخ التسجيل : 23/12/2012

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الإثنين يوليو 01, 2013 12:33 am

ما مظهر تغيير الكرستاله
الرجوع الى أعلى الصفحة اذهب الى الأسفل
fatehfateh
عضو جديد
avatar

عدد المساهمات : 1
المستوى : 4486
السٌّمعَة : 1
تاريخ التسجيل : 14/07/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأحد يوليو 14, 2013 1:06 pm

ياريت شرح اوفي
الرجوع الى أعلى الصفحة اذهب الى الأسفل
ahmed hegazy
عضو جديد
avatar

عدد المساهمات : 2
المستوى : 4454
السٌّمعَة : 1
تاريخ التسجيل : 25/07/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الخميس يوليو 25, 2013 11:41 am

مشكور وبداية لا باس بها
الرجوع الى أعلى الصفحة اذهب الى الأسفل
pyramid1976
عضو جديد
avatar

عدد المساهمات : 1
المستوى : 4450
السٌّمعَة : 1
تاريخ التسجيل : 26/07/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأحد يوليو 28, 2013 7:59 pm

ممتاز ،بارك الله فيك
الرجوع الى أعلى الصفحة اذهب الى الأسفل
kaiss23
عضو جديد
avatar

عدد المساهمات : 1
المستوى : 4477
السٌّمعَة : 1
تاريخ التسجيل : 17/07/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأحد أغسطس 04, 2013 1:31 am

بارك الله فيك
الرجوع الى أعلى الصفحة اذهب الى الأسفل
اسامه دعمة
عضو جديد
avatar

عدد المساهمات : 2
المستوى : 4541
السٌّمعَة : 1
تاريخ التسجيل : 26/06/2013

مُساهمةموضوع: اشكركم للناس اشكركم لله    الأحد أغسطس 04, 2013 3:36 pm

السلام عليكم ورحمة الله وبركاته
بارك الله فيك بش مهندس على هذه الدروس الرائعة واتمنى من الله ان يجزيك عنا وعن المستفيدين خير الجزاء
واسال الله ان ينفعك وينفعنا بما علمنا يا رب العالمين على ان ننفع به المسلمين والمسلمات
شكرا جزيلا وبارك الله فيك


المهندس/ محمد طمان كتب:
الدرس الثانى

هنكمل باقى الدرس الاول وباقى العناصر الالكترونيه النهارده و نتكلم عن الموسفيت


*الموسفت:

وظائف الموسفيت هى


الربط بين الدوائر يعمل كا سويتش او مفتاح



رمزه علي البورده (Q) ويقاس بالافوميتر الوير الاسود علي القاعده والاحمر علي ارجل الموسفت بالتبادل ومجموع القياس ستة 6 مرات يقاس فيهما مرة واحدة

ملخص عن الموسفيت




الموسفيت ترنزيستور
يتم استعماله فى النظم الخطيه او نظم السويتش فى تغذيه الدوائر المختلفه على المازر بورد مثل
دائراه باور البرسيسور
قنوات تغذيه الشيبات
قنوات تغذيه الرمات

طريقه القياس
6 مرات قراءه مره واحده
غير ذللك فا هو تالف

اطرافه
d
s
g

تكمله العناصر فى المشاركه التاليه

الرجوع الى أعلى الصفحة اذهب الى الأسفل
m0hamedelhady
عضو جديد
avatar

عدد المساهمات : 7
المستوى : 4276
السٌّمعَة : 1
تاريخ التسجيل : 24/09/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الإثنين سبتمبر 30, 2013 7:40 pm

ان اعطيت العلم كل شيء اعطاك العلم بعض الشيء وان اعطيت العلم بعض الشيء لن يعطيك العلم شيء
فيارب يزيدك علم نافع ورزق واسع
الرجوع الى أعلى الصفحة اذهب الى الأسفل
muneerh
عضو جديد
avatar

عدد المساهمات : 5
المستوى : 4181
السٌّمعَة : 1
تاريخ التسجيل : 25/10/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الجمعة أكتوبر 25, 2013 8:11 pm

Razz تشكر على المعلومات المفيدة يا استاذVery Happy What a Face clown santa
الرجوع الى أعلى الصفحة اذهب الى الأسفل
alyxerox
عضو جديد
avatar

عدد المساهمات : 4
المستوى : 4171
السٌّمعَة : 1
تاريخ التسجيل : 28/10/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الإثنين أكتوبر 28, 2013 12:31 pm

معلمات قيمه .... لدى مشكله فى برده عند التشغل وشاشه الودوز شغاله وبعد ساعه الجاز يبطىئ ويفصل ويفتح الكتابه قيام التشغيل حتى setupمعكوسه ارجو من حضرتكم حل لهزا البورده .. شكرا
الرجوع الى أعلى الصفحة اذهب الى الأسفل
kyoto
عضو جديد
avatar

عدد المساهمات : 2
المستوى : 4805
السٌّمعَة : 1
تاريخ التسجيل : 30/03/2013

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأربعاء مارس 12, 2014 4:48 pm

جزاك الله خيرا
الرجوع الى أعلى الصفحة اذهب الى الأسفل
هشام زهور
عضو جديد
avatar

عدد المساهمات : 3
المستوى : 2871
السٌّمعَة : 1
تاريخ التسجيل : 04/01/2015

مُساهمةموضوع: رد: دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )   الأحد يناير 04, 2015 9:23 pm

بارك الله فيك على هذه المعلومات
الرجوع الى أعلى الصفحة اذهب الى الأسفل

دوره احتراف المازر بورد من البدايه الى الاحتراف (الدرس الثانى )
استعرض الموضوع السابق استعرض الموضوع التالي الرجوع الى أعلى الصفحة
صفحة 1 من اصل 1

صلاحيات هذا المنتدى:لاتستطيع الرد على المواضيع في هذا المنتدى
قلعه صيانه الماذر بورد و اللاب توب  :: قسم الماذربورد :: كورسات احتراف المازر بورد-
انتقل الى:
