انتكلم اليوم عن الالكترونيات
مقدمه
انت دلوقتى لو عايز تتعلم لغه معينه انجليز او فرنسى او حتى يبانى لازم تعلم ايه علشان تتعلم اللغه دى اول حاجه لازم تعملها وهى انك تتعلم الحرف الابجديه الخاصه با اللغه دى صح حتى تقدر تقراء الكلمات او تكتب كلمه صح وبعد الكلمات تكون جمله و تتعلم صح ؟؟؟
الالكترونيات كذالك عباره عن لغه بها كلمات وجمل وحروف مكونه للجمل دى
نعتبر ان العناصر الالكترونيه دى هى الحروف ذى المقاومه و المكثف و الموسفيت الخ كل هذه حروف تجمع مع بعض بطرق معينه حتى تكون جمله اسف دائراه
جميع الدوائر على المازر بورد مكونه من عناصر الكترونيه و انشاء الله سوف نتناول كل عنصر با التفصيل .
بس قبل العناص عايزين نعرف حاجه معينه ودى اهم حاجه الى بنقدر نشغل بيها اى جهاز الى هيا كل شويه بتقطع لو انت من مصر اكيد عرفت انا اقصد ايه !
اكيد اقصد الكهرباء ....
معلومات اساسيه
*فرق الجهد
*شده التيار
فرق الجهد هو المتسبب بمرور التيار الكهربى
لكى يمر تيار بين نقطين يستلزم وجود فرق فى الجهد بينهما اى ان تكون نقطة جهدها اعلى من الاخرى ويمر التيار من النقطة الاعلى الى الاقل جهدا
وحدة قياس الجهد هو الفولت
ووحدة قياس التيار هو الامبير
ملحوظة: الذى نشعر به عن حدوث الصدمة الكهربية هو التيار وليس فرق الجهد وتتوقف قيمة التيار على مقاومة الجسم التى تقل فى حالة التعرق او الماء وبالتالى زيادة شدة التيار المارة فى الجسم
الموضوع يمكن تشبيهه ببساطة بانسياب الماء في الشلال فالفرق بين أعلى الشلال وأسفله يعبر عن فرق الجهد أو التوتر وأما سرعة الماء فهي تعبر عن التيار
وبطريقة اخرى فان فرق الجهد هو من منبع التغذية وأما التيار فهو متغير حسب الحمل بينما من المفترض في حال كان المنبع مدروس ويعمل بشكل نظامي فالفرق في الجهد ثابت
الجهد وحده القياس فولت V
التيار وحده القياس الامبير A
التيار و انواعه
يوجد تيار متردد
وتيار مستمر
اولاً التيار المتردد
وهو كهربا الموجوده فى المنازل تيار متردد ببساطه التيار المتردد هو التيار الذى يغير اتجاه عده مرات فى الثانيه الواحده التيار المتردد فى المنزل يغير اتجاه 60 مره با الثانيه
تطلق كلمه تردد على عدد مرات تغير التيار المتردد الاتجاه فى الثانيه الواحده
التيار المستمر
هو التيار الذى يستمر فى نفس الاتجاه ولا يغيره
رمز التيار المتردد ويرمز له با الرمز AC
التيار المستمر و يرمز له با الرمز DC
انواع التوصيلات الكهربائيه و الدوائر الالكترونيه
توصيل على التوالى
توصيل على التوازى
هيا بنا نتعلم الحرف الاول
اهم الانواع با النسبه لنا
المقاومات الكربونية CARBON FILM RESISTORS
المقاومة الفيوز FUSE RESISTORS
المقاومات المتغيرة potentiometer variable resistor
المقاومة الشبكية Net resistor
المقاومات الصغيرة المسطحة Surface Mount Devices SMD
تعريف المقاومه
السلك الكهربائي الموصل كأنبوب ماء كبيرة .. والتيار الكهربائي هو الماء داخلها .. وأنت لا تريد استخدام هذه الكميه من الماء .. ولهذا نستعين أما بصنبور ماء او أنبوب اصغر حجم او أي طريقة للحد من كمية الماء المتدفقة .. المقاومة .. تفعل نفس الشيء للتيار الكهربائي .. فهي تقاوم تدفق التيار المار في الدائرة .. فهي كا موصل غير جيد لتيار ..
تقاس المقاومة بوحدة تسمي الاوم .. Ohm وتمثل بحرف إغريقي capital omega Ὡ
هناك طريق كثيرة لصنع المقاومة .. منها من تقتصر على لف سلك كهربائي مصنوع من ماده ليست جيد التوصيل ..
لكن أشهر الطرق وأكثرها انتشارا هي المصنوعة من بودرة كربونية والتي تكون عبارة عن اسطوانة ذات لون بني يوجد عليها ألوان تعبر عن قيمة هذه المقاومة ..
طريقه قياس المقاومه
بعد كده تعالى نتكلم عن المكثف

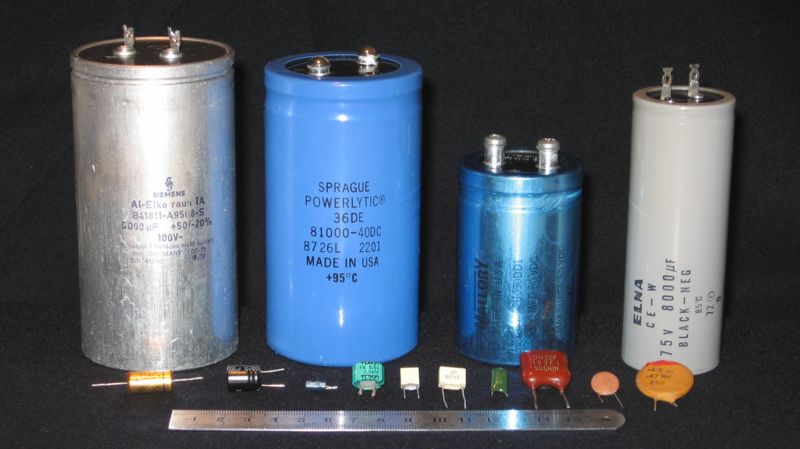

المكثف- منه نوعان

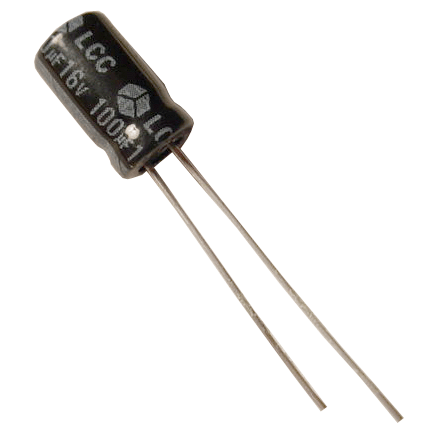

1: مكثف كيميائي
2: مكثف بف
يقوم المكثف بتخزين الطاقه الكهربائيه ثم يعد تفريغها في ازمنه معينه تعتمد علي ظروف الدائره الموجود فيها والغرض منه
* تنعيم التيار
*ووحده القياس له الماكروفاراد ورمزه علي البورده (C)
* ووحده قياس مكثفات البف هي النانو فاراد
والمكثف البف ليس له اتجاه في التركيب علي عكس المكثف الكيميائي......
يشترط عند تغير المكثف الاتى
تكون المكرو فارد والفولت كما مكتوب على ظهر المكثف بدون تغير للتوضيح اكتر مثل
1200mF , V6,3
1200 تعنى الماكرو
6 و3 تعنى الفولت
لبد يتم التغير بنفس السعة كم هو مكتوب وممنوع تغيير فى السعة
عندما يكون تالف يظهر على سطحة يكون منتفخ او يكون هناك تسرب من تحت المكثف المادة السائلة
احياناً ياتى لنا المكثف ببعض الاعطال ولا نكتشف العطل لانه سليم وفى حالة تلف مستمر فى الموسفت المجاور له فى تلك الحالة لابد من تغيير المكثف حتى لو كان سليم تمام امامك ظاهرية تلف المكثف ليس بمعنى انهو منتفخ فقط لابد التغيير عند الشك فية
:

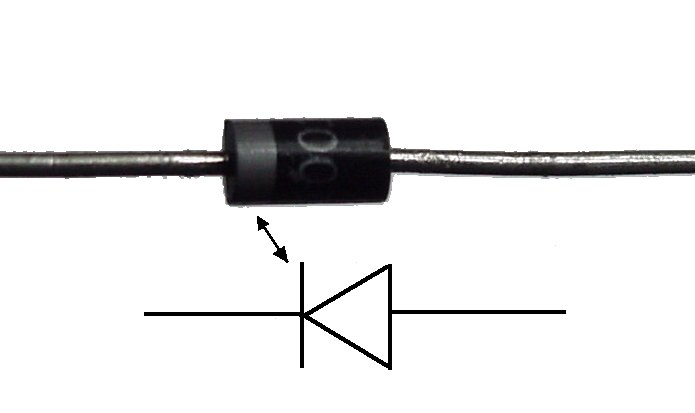

الدايود و لا الديود نوعان وهما
1: دايود سليكون
2: دايود زجاجي
وظيفته يقوم بتوحيد التيار ولا يسمح برجوعه مره اخري ورمزه علي البورده (D) ويقاس في اتجاه واحد والجانب الاخر لا يقيس وله اتجاه معين في التركيب... لو قاس معاك مرتين من الاتجاهين يكون تالف
الملفاتالوظيفه توليد مجال مغناطيسي لتحمل الصدمات وايضا تنقيه التيار
ورمزه علي البورده (L) او (F) وليس له اتجاه في التركيب ويقاس على الجرس لو اعطى جرس يكون سليم
فى عمليه القياس ان لم يعطى جرس فيكون تالف

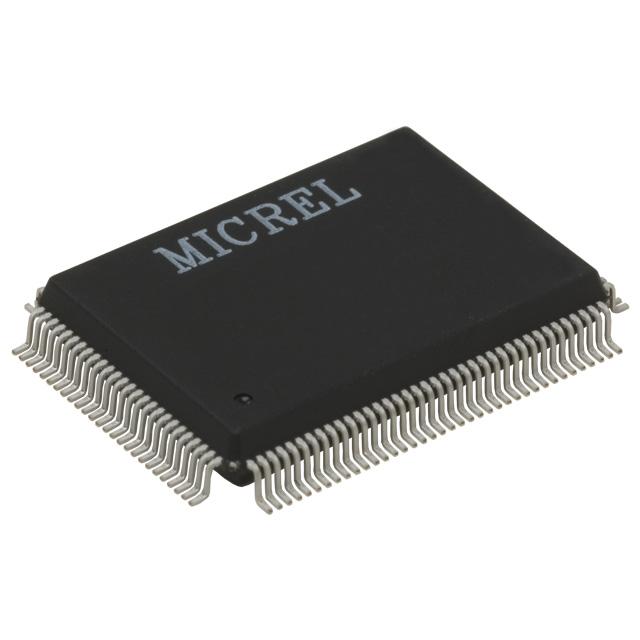

الايسيدائره متكامله ورمزه علي البورده (U) وليس له طريقه للقياس غير الداتا شيت وتتكون من مجموعة من الترنزيستورات ولا يوجد لها علامات انها تالفة انما نحدد العطل بعد مراجعة الدائرة جيدا
الوظيفة :-
تعمل الايسهات مثل عمل الميكرو بريسيسور
فالشيب ايسى والفلاش البيوس ايضا ايسى
ويختلف شكل الايسهات ووظيفتها حسب الدائرة التى عليها
نتقابل فى الدرس الثانى
ارجو من الله ان الكلام ده يعود عليكم با الفائده انشاء الله
الدرس الثانى يعتبر من المواضيع المهمه فى المازر بورد ارجو المتابعه الجيده وعدم التشتيت
اتمنى التوفيق للجميع
محمد طمان
